高速公路收費站ETC門架系統一體化柜綜合監控動環主機產品功能簡介：

• 用于本地監控系統的采集、存儲、計算、顯示；
• 配合HDMI觸摸屏，可通過HDMI顯示接口提供HMI監控交互界面，及觸摸控制；
• 向下通過自身帶的通信口獲取被監控設備的基礎監控數據；
• 向上通過SNMP北向接口，可被集中管理平臺集成；
• RS485\DI\DO 各端口均提供必要的DC12V 供電，簡化布線。
• 支持1路交流或高壓直流供電輸入，滿足高壓直流適配需求。
• 支持Web配置，超級終端遠程配置，支持SNMP 網管功能，支持ssh遠程維護。
• 支持接入短信模塊，支持本地告警短信推送。
• 支持平臺控制DO輸出 ，實現遠程開機柜門功能。
• 支持觸摸屏操作時，USB攝像頭自動抓拍，形成操作抓拍記錄。
• 歷史數據可從本地監控界面導出，支持U盤待外接存儲設備。
• 支持SNMP協議北向接口，上傳包含PUE、用電量等統計類參數及其它設備測點。

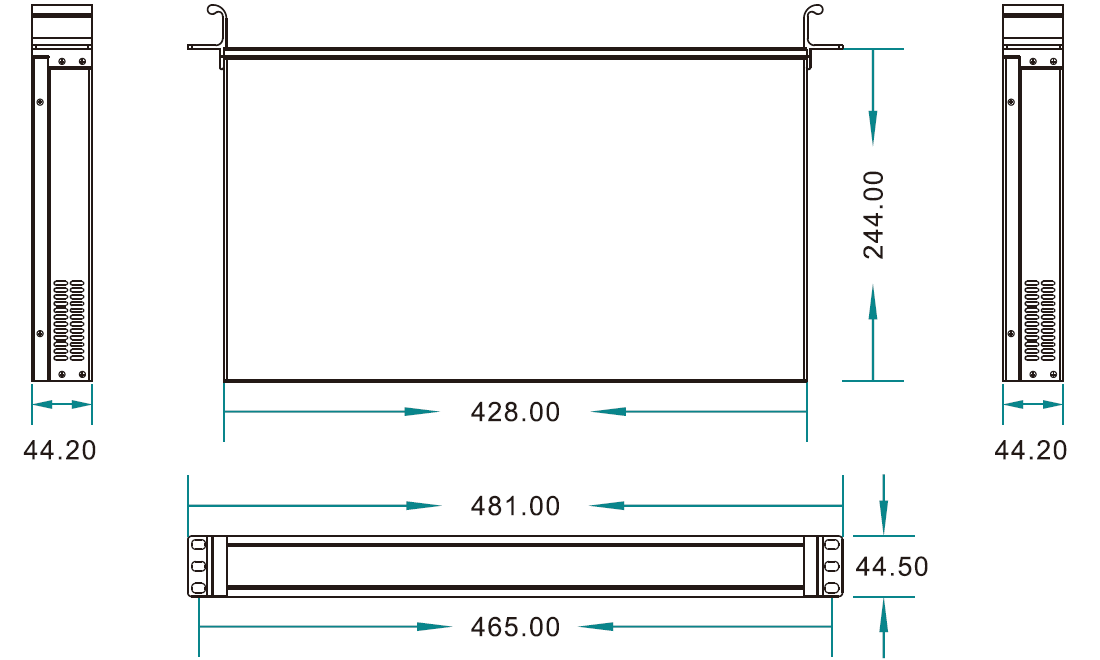

• 1U機架式設計，面板帶LED 指示，工作狀態一目了然。

ETC門架系統，需要吊裝在露天的高速公路上，ETC門架系統的一體化柜也安裝在門架旁，一體化柜需適應各種復雜氣候環境：暴曬、防塵防水、防潮濕、防霉變、防鹽霧、防銹，要抗風、抗震。如下圖所示：

ETC門架系統一體化柜也叫ETC戶外一體化柜（簡稱:ETC一體化柜），其主要為門架車道控制機、工業交換機、收費系統PC等設備提供一體化收容和為門架設備提供可靠供備電，保障路側關鍵生產設備的可靠運行。根據業務需求選擇合適空間的戶外機柜，常見的如下圖：

? ? ??

為了給高速公路收費系統提供可靠的支撐，戶外柜將配置UPS電源及電池設備、空調設備、配電設備、網絡傳輸設備、環境監控設備。

ETC業務設備有：收費系統PC、車道控制器、天線控制器、RSU（Road Side Unit）設備等。

監控對象

ETC一體化柜監控對象如下：

解決方案

1、綜合監控主機選型

基于以上的監控對象及ETC一體化柜分布于公路沿線，工況環境較復雜、設備種類多、布設距離遠等特性，ETC一體化柜的綜合監控主機推薦采用:嵌入式一體化數據采集器；其具備以下特點：

• 采用ARM Cortex A9 32位處理器，具備低功耗及良好的穩定性。
• 采用工業級設計，平均無故障時間＞120萬小時，可勝任-40~85℃寬溫工作環境。
• 無需主動散熱，無風扇設計，杜絕傳統風扇積灰、卡死故障。
• 多場景靈活配置，支持帶屏/不帶屏使用。
• 采集嵌入式linux操作系統，杜絕X86 windows操作系統藍屏、卡頓現象。
• 采用eMMC內嵌式存儲器，無機械硬盤設計，減少存儲器故障。
• 采用底端協議解釋，監控數據及告警底端存儲，支持web瀏覽器顯示監控組態界面。
• 支持北向接口（如SNMP），可向第三方平臺提供數據接口。
• 支持個性化界面配置、協議對接及二次開發。

2、監控拓撲圖

3、本地一體化柜監控功能

首頁：

• UPS負載率
• UPS電壓和電流
• 空調運行數量
• 空調送風及回風溫度
• 環境溫度，環境濕度
• IT負荷，市電負荷，制冷負荷
• 安全運行天數，設備通訊異常數量
• 實時PUE，實時總功率，實時IT功率，PUE曲線
• 總電能，IT電能，其他電能及柱形圖

配電監控：

• 市電輸入電壓、電流、頻率，電能，功率負載率，電流負載率
• 配電圖
• 各個IT支路的電壓，電流，功率

UPS監控

• UPS輸入輸出參數(可修改，包括但不限于電壓，電流，功率，頻率，負載率等)
• UPS重要狀態信息(可修改)
• UPS拓撲圖
• 電池組總電壓，總電流
• 電池組每節電池電壓，內阻，溫度柱形圖及數據表格

空調監控

• 回風溫度
• 送風溫度
• 回風濕度
• 空調狀態信息（包括但不限于機組運行方式，風機運行狀態等）
• 空調開關機
• 空調詳細參數（包括但不限于風機轉速，壓縮機轉速等）
• 空調設置參數（包括但不限于回風溫度設定，送風溫度設定，回風高溫告警等）

環境監控

• 溫濕度
• 漏水，應急風扇，煙感等設備狀態。

告警管理

• 全部告警
• 告警類別分類
• 已確認告警
• 門禁事件

歷史記錄

• 各個設備的歷史告警
• 歷史數據曲線圖
• 攝像頭抓拍圖片

系統設置

• 查看系統版本，授權信息
• 設備在線狀態
• 設備具體設備點值
• 短信告警及郵箱告警設置
• 門禁設置
• 采集器IP設置

4、組網方案

本項目將與各運營商合作，由運營商提供各個一體化柜接入網絡，實現與總監控中心的互聯互通。

現場的接入網纖將有以下形式：光纖專線、4G、寬帶等

產品功能簡介

• 用于本地監控系統的采集、存儲、計算、顯示；
• 配合HDMI觸摸屏，可通過HDMI顯示接口提供HMI監控交互界面，及觸摸控制；
• 向下通過自身帶的通信口獲取被監控設備的基礎監控數據；
• 向上通過SNMP北向接口，可被集中管理平臺集成；
• RS485\DI\DO 各端口均提供必要的DC12V 供電，簡化布線。
• 支持1路交流或高壓直流供電輸入，滿足高壓直流適配需求。
• 支持Web配置，超級終端遠程配置，支持SNMP 網管功能，支持ssh遠程維護。
• 支持接入短信模塊，支持本地告警短信推送。
• 支持平臺控制DO輸出 ，實現遠程開機柜門功能。
• 支持觸摸屏操作時，USB攝像頭自動抓拍，形成操作抓拍記錄。
• 歷史數據可從本地監控界面導出，支持U盤待外接存儲設備。
• 支持SNMP協議北向接口，上傳包含PUE、用電量等統計類參數及其它設備測點。
• 1U機架式設計，面板帶LED 指示，工作狀態一目了然。

MAX-TDCCWG
